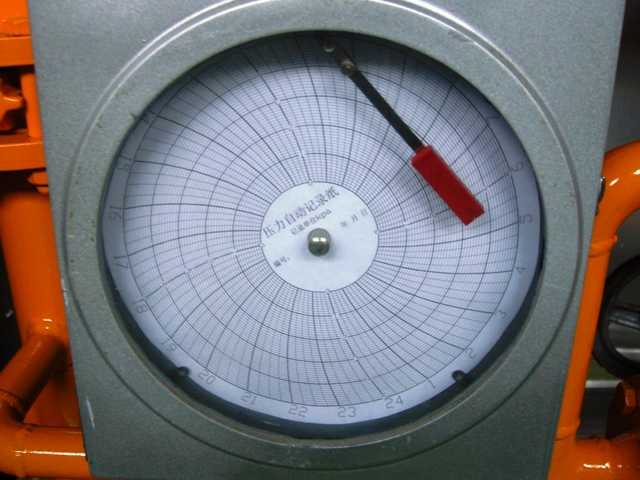

機械圓盤式記錄儀氣動試壓泵
我公司生產氣動試壓泵，擁有15年的研發制造生產經驗?？梢远ㄖ撇煌瑝毫α髁康臍鈩釉噳罕?。氮氣（空氣）氣密封試壓設備高壓力達到160MPa，占據高水平。
機械圓盤式記錄儀氣動試壓泵
中型圓圖記錄儀說明書：
一、概述：
中型圓圖自動平衡記錄儀用引進的先進技術巧妙運用于本儀表，從而使儀表具有極高的價格性能比。本儀表具有結構簡單、靈敏度高、記錄穩定、維修方便等特點。該產品是我們根據冶金、電爐、熱處理、食品加工等
行業的特點，專門研制開發的產品。在儀表的心臟部分（平衡用滑線電阻） ，本產品采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、儀表重量輕等諸多特點、優點。
二、主要技術參數：
1．指示精度：±0.5%
2．記錄精度：±1%
3．控制精度：±0.5%
4．設定范圍：0～100％（兩組）
5．行程時間：≤5S
6．指示不靈敏區：±0.25%
7．標尺刻度長：550mm
8．記錄有效寬度：87.5mm
9．記錄走紙速度：24 小時/周
10．輸出接點容量：交流 220V1A（交流無感負載）
直流 28V2A （純阻負載）
11．工作環境：溫度 0～50℃ 相對濕度≤90％
12．電源電壓：220V±10％ 50Hz±5％
13．消耗功率：≤20VA
14．儀表重量：8kg
15．外形尺寸：288×288×200
16．開孔尺寸：260×260
三、型號規格：
可定做根據用戶技術要求單筆連續記錄 有電接點設定
四、儀表報警的設定及外部接線：
A、設定方法
旋動定值旋鈕，紅指針在記錄紙上滑動，根據紅指針在記錄紙上指示的刻度，即為需要的控制位置。當儀表記
錄指針運行高于紅指針時，紅燈亮，儀表控制接點斷開。反之，當儀表記錄指針運行低于紅指針時，黃燈亮，儀表控制接點閉合。
下限報警設定，按住面板指示的下限設定按鈕，旋動下限調節旋鈕，此時儀表黑指針會根據下限調節旋鈕的轉
動而轉動。根據儀表黑指針在刻度盤上指示的刻度，即為需要的控制位置。當儀表黑指針運行低于控制位置時，綠燈亮，儀表控制接點閉合。反之，綠燈不亮，儀表控制接點斷開。
B、控制電接點外部接線
儀表工作正常情況下，①③常閉、①②常開。上限設定，當儀表記錄指針高于紅指針時①③斷開、①②接通。
下限設定，當儀表黑指針高于設定點時①③斷開、①②接通。用戶可以根據自己的實際情況進行選擇。
上限電接點 下限電接點
注意： 1、3接線相當于電源開關,不能接相中.
五、儀表的安裝：
儀表屬于儀器，安裝地點建議應具有良好的使用環境、光線亮點、清潔的環境，符合儀表技術條件的溫度
和濕度。應該安裝在機械震動小、腐蝕氣體少的場所。安裝儀表的附近不應有產生強磁場的設備。
六、儀表的使用：
根據接線圖接好線，并檢查儀表接線完好，打開儀表表門，打開電源，指示燈指示，儀表就可以正常使用。
七、儀表的維護：
儀表是較精密的儀器，需對它維護保養，平時不使用時，希望把記錄筆取下，經常斷電的使用單位通電時，一
定要把電源開關關上，使用時再打開電源開關，以免損壞儀表的器件。
九、儀表的維修、訂貨：
訂貨時請告知儀表的使用的溫度和分度號。儀表需要維修時，請告知儀表的不正常的現象或把儀表發回本廠。
