滅火器筒體試壓泵水壓爆破試驗機（二氧化碳滅火器專用）

滅火器筒體試壓泵水壓爆破試驗機（二氧化碳滅火器專用）

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；

4、設計耐壓:100MPa（電動試壓泵）；

5、測試溫度：根據實際使用環境及介質溫度；

6、壓力測量精度：精準度為滿量程千分之一；

7、本系統采用：16MPa精度為FS 0.1%的壓力傳感器；

8、本系統的整體控制精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

本套設備根據客戶技術要求非標制作：

其中參考試壓泵執行標準：

JB/T9089-2014試壓泵；

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

三、產品控制系統詳細說明：

1、配套試壓泵為2D-SY40/100Mpa,額定排出壓力63Mpa。額定流量40L/h，柱塞直徑10mm,往復次數51,配套為功率2.2Kw電機。外型尺寸和重量無特殊。配套壓力表、安全閥、壓力傳感器滿足對應打壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。

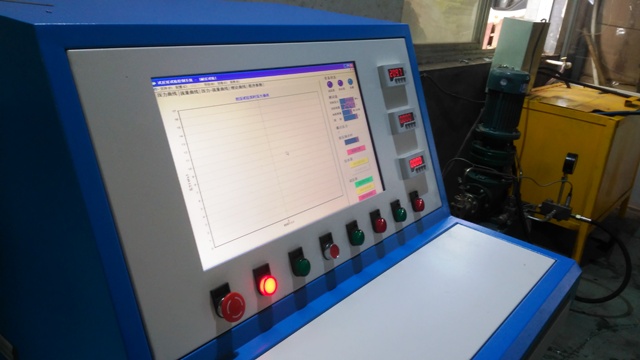

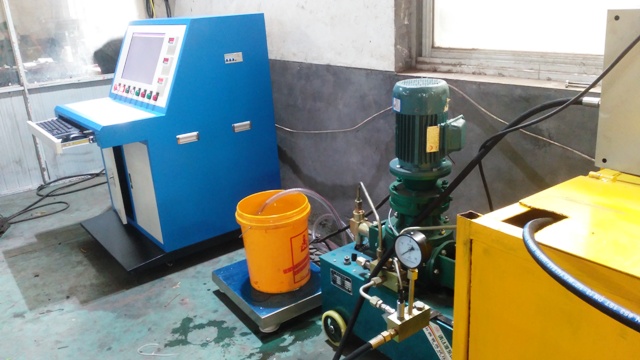

2、本滅火器筒體水壓爆破試驗機控制系統由單屏計算機操作臺、電動打壓泵及高精度電子秤等組成，可一次性完成實驗。并自動得出試驗過程中受檢干粉滅火器筒體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改。控制軟件功能根據GB4351-2007手提式干粉滅火器和二氧化碳滅火器標準其中水壓試驗及爆破標準設計，并預留日后國標新功能升級通道。
