電動試壓泵型號:2D-SY500/5MPa；

技術參數：額定壓力5MPa，額定流量500L/h；

試壓泵電機：1.5KW普通電機，三相AC380V；

試壓泵電控箱型號：DKX1.5-YK-BP-BY（遙控、變頻、保壓，電接點儀表控制壓力，1.5KW電控箱）

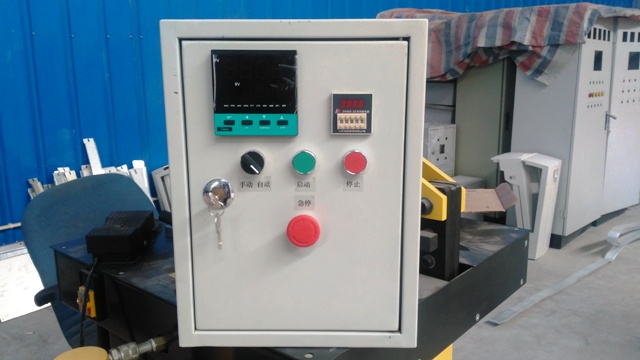

試壓泵控制系統面板說明：數顯定時器，變頻器面板

手動｜自動  啟動按鈕    停止按鈕    卸壓按鈕

操作說明：電動試壓泵的具體操作請參考電動試壓泵說明書，這里不再敘述。

1.電接點壓力表上限（紅針）設置為試壓壓力，設置為需要測試的目標壓力。

2.電接點壓力表下限（綠色）設置為卸壓壓力，通常設置為1MPA。

3.數顯定時器（時間繼電器）設置壓力達到后的保壓時間。

4.選擇手動或自動試壓。

  選擇手動時，按啟動開機，系統升壓；按停止關機，停止升壓；按卸壓時打開卸壓閥卸荷。

  選擇自動時，按啟動系統開始升壓，直至到達試壓壓力（電接點壓力表設定的壓力上限）自動停機并進行保壓。

  保壓時間到達以后自動打開卸壓閥進行卸壓，直到系統壓力小于卸荷壓力（電接點壓力表設定的壓力下限）。

5.手動或自動狀態下，遙控操作手柄的啟動及停止按鍵等同于面板的手動及停止按鈕。

6.手動或自動試壓過程中，均可調節變頻器面板調速旋鈕調整試壓泵流量及升壓速度。

接線端子和接線說明：

打壓泵電控箱具有一組十位接線端子，按順序及編號為：

L1、L2、L3、E：電源端子，三線制接線，必須要接地線。

U、V、W：電機接線端子，接線相序以電機轉向正確為準。

H、L、M：電接點壓力表接線端子，H為上限，L為下限，M為公共線，通常標注為1、2、3。

電接點壓力表的接線按順序?yàn)榧t、綠、黃。如有黑色，則需與電源地線共同接地。
