電動試壓泵及集成保壓測試裝置產品技術協議

電動試壓泵及集成保壓測試裝置產品技術協議

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；

4、測試溫度：根據實際使用環境及介質溫度；

5、集成保壓測試裝置的整體控制精度為FS 0.3-0.5%；

6、電源：AC380/220V,50Hz；

7、相對空氣濕度要求：≤70-90%。

本套設備根據客戶實際技術要求非標制作：

其中參考試壓泵執行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

二、3D-SY100/100MPa電動試壓泵詳細技術參數：

技術參數：額定壓力100MPa，額定低壓流量1000L/h，額定低壓流量100L/h；；

試壓泵電機：7.5KW普通電機；

試壓泵控制系統：帶本地手動啟停功能；

出口連接端：M22X1.5工作接頭，連接一根5米兩頭為M22X1.5的內螺紋膠管；

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

附加水箱：裝配于試壓泵撬裝上；

150圓不銹鋼耐震壓力表： 1.6級160MPa；

標配高壓膠管：5米；

隨機備件： 1套；

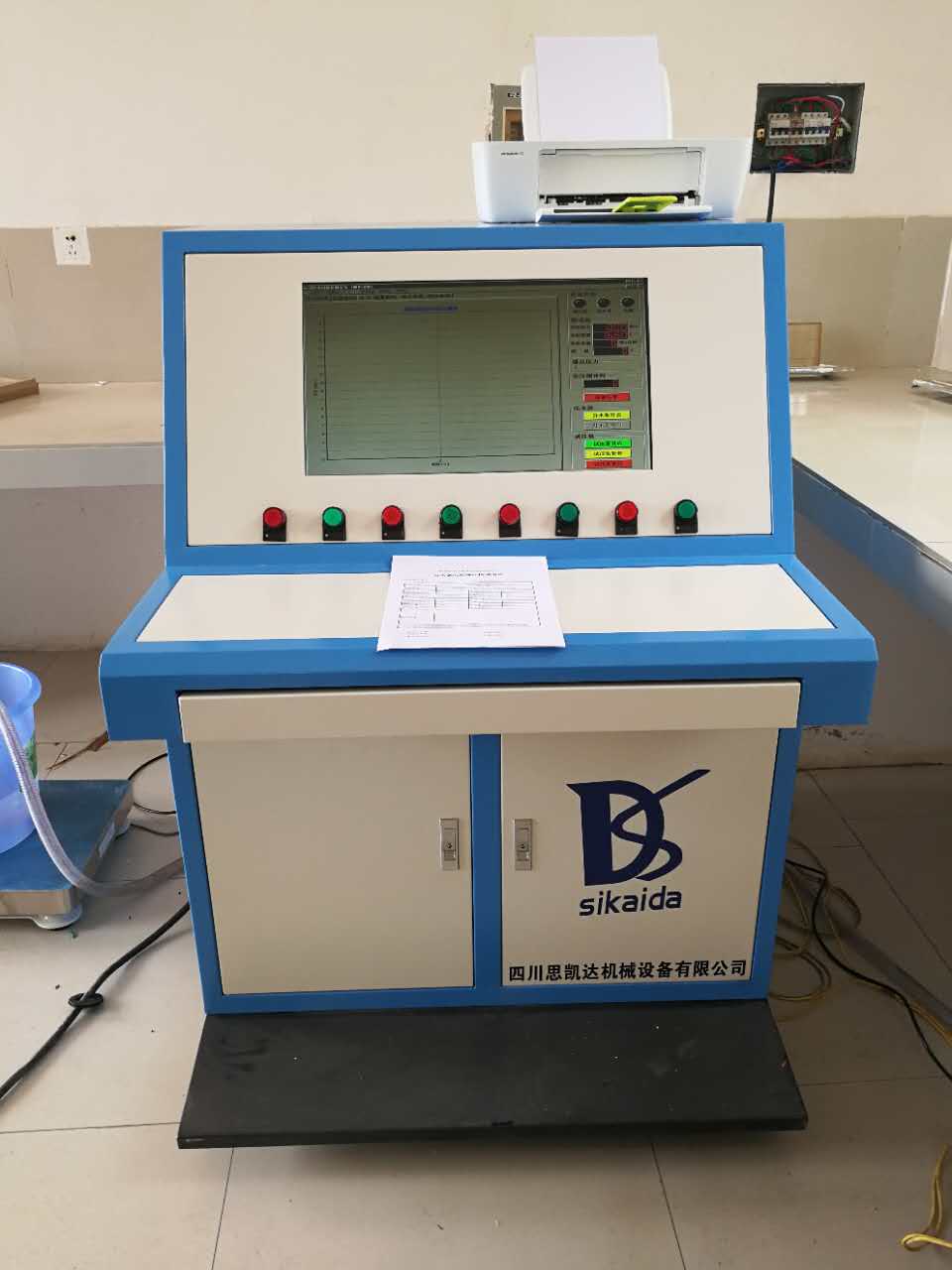

三、SKD-JBCZ110型集成保壓測試裝置配置與3D-SY100/100MPa電動試壓泵配套使用：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。集成保壓測試裝置進口工作接頭螺紋：M22X1.5；集成保壓測試裝置出口工作接頭螺紋：M22X1.5；集成保壓測試裝置壓力卸荷出口工作接頭螺紋：M22X1.5。
