集成式電動試壓泵設備構成及選型

一、集成式電動試壓泵設備整體功能概述：

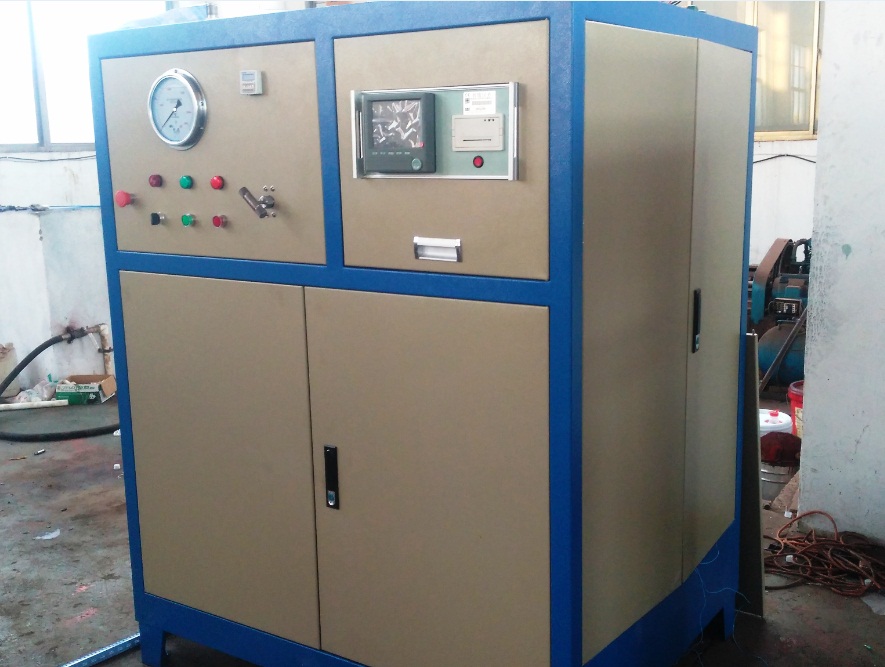

  集成式電動試壓泵設備整體由數顯記錄儀壓力采集系統以及設備多功能壓力遙控自控控制系統、3D-SY150/130MPa電動試壓泵三部分組成，全部集成在設備機箱里面。

3D-SY150/130MPa電動試壓泵通過壓力遙控自控控制系統（電控）來控制，也可獨立進行壓力試驗，也可  以通過數顯記錄儀壓力采集系統軟件采集壓力試驗數據，顯示壓力時間以及壓力實時曲線，自動生成儲存報表與打印報表。

二、設備詳細配置清單如下：

注：個別配件在實際生產制作中有可能參數不同，但不影響設備整體功能。

三、設備的使用條件：

  1、設備可在需方不必增加其它設施的情況下可正常安裝使用；

  2、環境溫度：-5℃~42℃；

  3、試驗介質: 水或濃度較低的油類；

  4、設計耐壓: 0-130MPa；

  5、測試溫度：常溫；

  6、壓力傳感器及壓力表：傳感器0-150MPa，壓力表0-160MPa；

  7、壓力測量精度：傳感器精準度為滿量程FS0.1%，壓力表為1.6級；

  8、系統的整體控制精度為FS 0.3-0.5%；

  9、電源：AC380/220V,50Hz；

  10、相對空氣濕度要求：≤70-90%。

控制系統的主要功能參照試壓泵國標文件非標制作。其中參考試壓泵執行標準：

  JB/T9089-1999打壓泵

  JB/T53194電動試壓泵 產品質量分等

  GB-T9234-1997機動往復泵

  GBT 7784-2006 機動往復泵試驗方法
