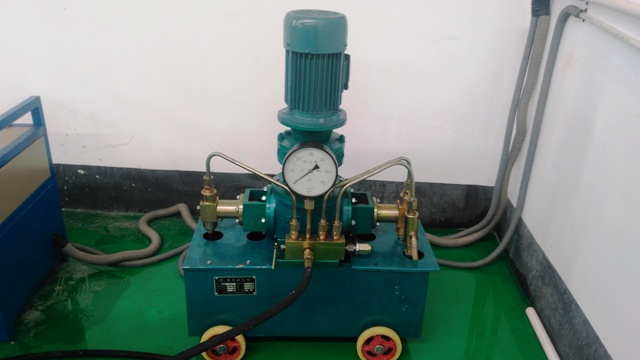

4D- SY型電動試壓泵操作說明

4D-SY型（6.3—80MPa）電動試壓泵主要適用于各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓試驗，予應力加工新工藝和試驗室中獲得液體高壓源的設備。電動試壓泵是原機械工業部通用機械研究所試壓泵聯合設計組設計的系列產品，它具備了舊式產品的 “三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點，并在此基礎上增加了傳動裝置和十字轉換，使本系列產品的綜合技術指標全面達到標準要求，各種性能更加穩定可靠，使用更加安全方便，同時達到了節能省電的效果。在產品結構方面選用了封閉式水箱，降低了整機高度，使外形更加緊湊美觀。

    該試壓泵系按 5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品為工作介質而特意設計的，在試壓的初始階段能迅速充液和升壓，以縮短試驗時間，具有較大的流量，當壓力超過1.6Mpa（此壓力可以調低）后，為使試壓過程更加平穩的進行，則流量自動減小。所以該產品在高、低壓時具有兩種流量，并能自動變換。凡在額定排出壓力以下，可進行任意數值的壓力試驗，該產品的工作環境溫度：5°—60℃。

 電動試壓泵4D- SY型（6.3—80MPa）配套試壓泵為4D-SY/3Mpa,額定排出壓力3Mpa。額定流量200L/H，柱塞直徑24mm,往復次數34,配套為變頻電機，功率0.75Kw。外型尺寸和重量無特殊要求。

配套壓力表、安全閥滿足對應試壓泵的要求。

    0.75千瓦變頻電機、2.2變頻器、1.6級電接點壓力表、壓力自控系統一套，設備機箱隨機備件壹套。
    設備的操作說明：
    我公司原有4D-SY3MPA變頻電動試壓泵的基礎上，通過加裝控制系統，升級改造成流量可調式電動試壓泵。改裝后可達到以系列由專業試壓泵廠家按水壓試驗要求而特殊設計，在試壓的初始階段能迅速充液和升壓，以縮短試驗時間，具有較大的流量，當壓力超過 1.6MPa(此壓力可以調低)后，為使試壓過程能較平穩而緩慢地進行，則流量自動減小，所以本泵在高、低壓時具有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意壓力的水壓試驗。
