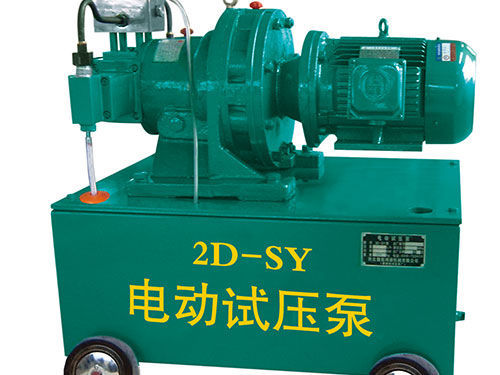

臥式雙缸往復電動試壓泵示例圖

2D-SY120/25MPa型電動試壓泵泵的結構為臥式雙缸往復電動試壓泵，由水箱、機座、主機控制三部分組成， 工作時由皮帶付傳給變速傳動軸承，驅動曲軸使支承體、滑塊帶動兩柱塞作往復運 動，在兩級單向閥的作用下，實現吸水、排水、加壓，通過控制部分的卸壓閥、調壓 閥、壓力表來調節、顯示恒定系統壓力，達到測試目的。 該系列泵的結構為臥式雙缸往復電動試壓泵，由水箱、機座、主機控制三部分組成， 工作時由皮帶付傳給變速傳動軸承，驅動曲軸使支承體、滑塊帶動兩柱塞作往復運 動，在兩級單向閥的作用下，實現吸水、排水、加壓，通過控制部分的卸壓閥、調壓 閥、壓力表來調節、顯示恒定系統壓力，達到測試目的。實物圖，圖片僅供參考具體請以到貨實物為準。

電動試壓泵型號:2D-SY120/25MPa；
  技術參數：額定壓力25MPa，額定流量120L/h；
  試壓泵電機：1.5KW普通電機；
  試壓泵控制系統：帶本地手動啟停及遠程遙控控制啟停功能；
  數顯壓力表配套傳感器：0-25MPa精度為FS0.1%，4-20MA；
  出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
  手動卸荷閥：廠家標配；安全保護閥：廠家標配；

  試壓泵出口單向閥：進口品牌；
